GRUNDLAGEN

Linear

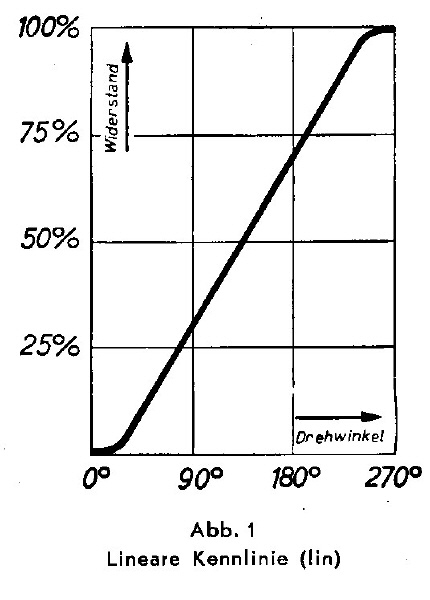

Widerstands-Kennlinie lineares Potentiometer.

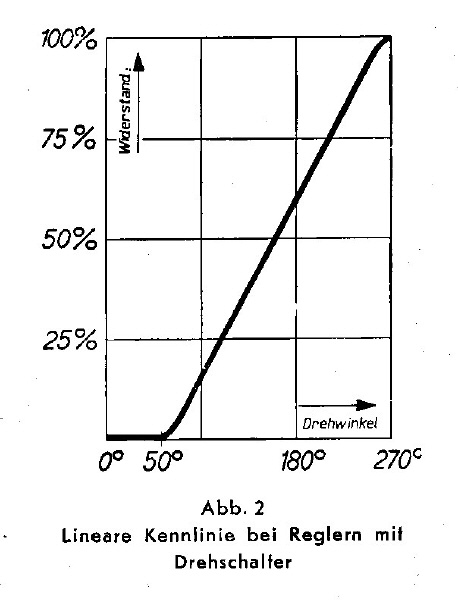

Widerstands-Kennlinie lineares Potentiometer mit Drehschalter

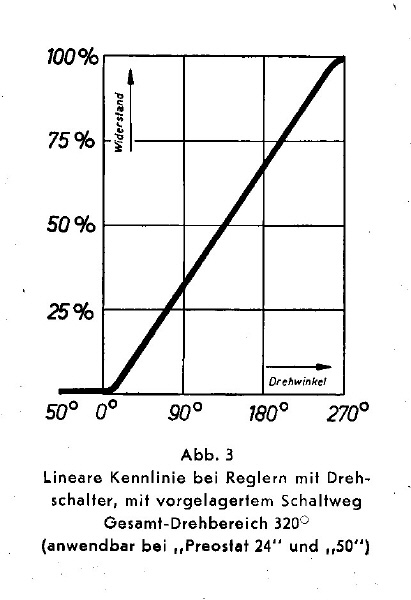

Widerstands-Kennlinie lineares Potentiometer mit Schalter und erweitertem Drehwinkel (320 statt 270)

neg. log.

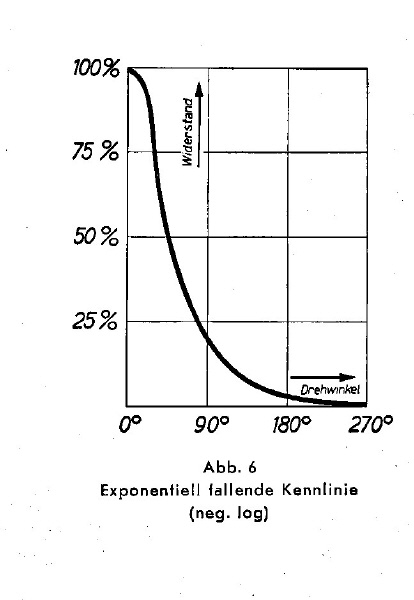

Widerstands-Kennlinie negativ-logarithmisches Potentiometer (Exponentiell fallende Kennlinie)

pos. log.

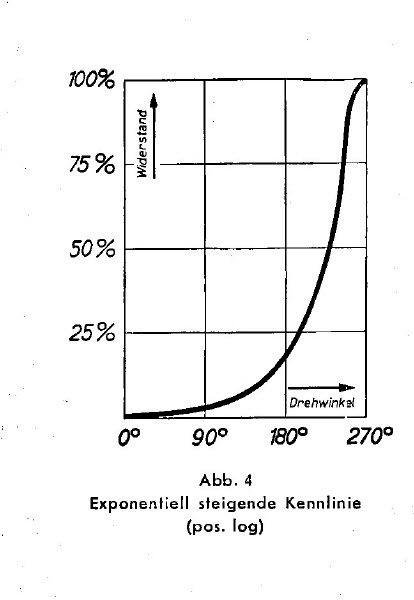

Widerstands-Kennlinie positiv-logarithmisches Potentiometer (Exponentiell steigende Kennlinie)








Widerstands-Kennlinie negativ-logarithmisches Potentiometer (Exponentiell fallende Kennlinie) mit Abgriff
